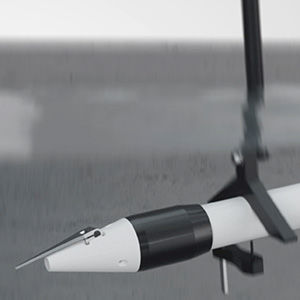

激光悬臂式流速仪2D-LCA

流速仪是指测量空气和水流速度的所有设备,有多种测量方式。主要的测量气流和水流的方法有:以皮托管为代表的风压测量仪或利用螺旋桨旋转的旋浆式风速仪,利用加热物体被风冷却时温度变化的热线流速仪,使液滴和个体粒子通过2条激光交叉部出现的干扰条纹,并计算干扰条纹频率的激光多普勒式流速仪,以及悬臂根据流动微细地弯曲,通过激光和_ -维监视器检测其弯曲情况,进行流向和流速的检测的激光悬臂式流速仪等。

特点

◆与热线流速仪相比,耐久性更高,外壳使用低热膨胀剂(因瓦合金)

◆实现即时测量,无需每次测量前都进行校准

◆一根探头可同时获得速度和方向的两个分量

◆无需校准,可在水中和大气中测量(防水探头)

◆数据传输时干扰较小,实现远程操作

◆能够实现高达150kHz的高时间序列测量

原理

在不使用示踪剂颗粒的流速测量方法中,最常用的是热线流速仪。它是一种在流场中设 置加热的热线,根据受到流场的影响，热线的温度下降,导致内部电阻变化的现象测量风速的装置。有两种类型 ,-种是 用于测量热线温度下降时电阻变化的恒流式,另一种是用于控制电流以使热线温度保持恒定的恒温式,后者比较常用。由于它不需要像PIV这样的大规模安装,因此与图像测量法相比,能够轻松测量湍流和边界层。另-方面,每次测量之前需要进行高精度的校准,在高精度测量时还需要注意测量环境本身的温度变化。

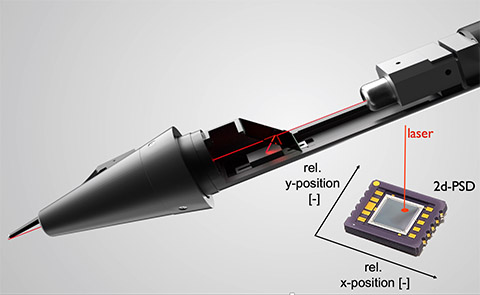

激光型悬臂式流速仪(Laser Cantilever Anemometer)的探针的悬臂尖端能够感知细微运动,尖端感知到流动后系统就会开始运作。悬臂尖端接收从探针发射的激光,并通过安装在探针内部的二维检测器检测流速和流向。能够对规定的流量 ,测量角度和电信号执行校准,并且可以在空气或水中进行校准。能够全自动执行校准操作(需要添加单独模块)。

测量事例

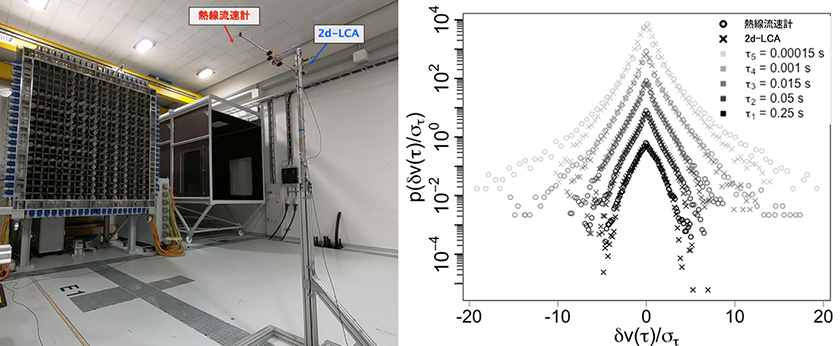

与热线流速仪的比较

◆与热线流速仪的对比测试

◆3mx.3m

◆使用网格测量湍流

◆4m/s - 20m/s

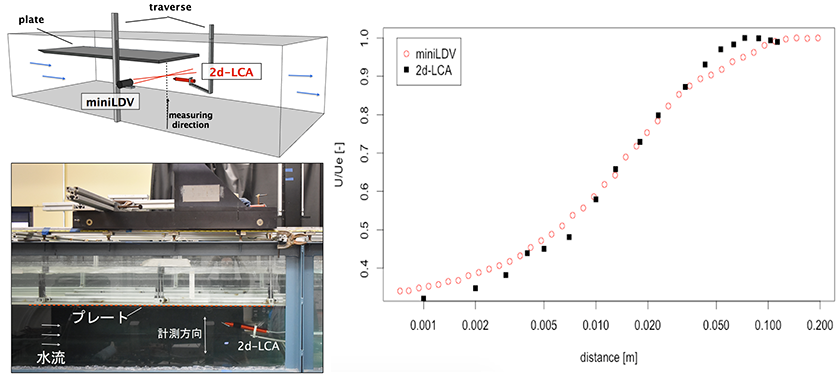

与激光多普勒式流速计的比较(水中测量)

◆与激光多普勒式流速计(MSE公司制造的miniL DV)的比较试验

◆水中测量

◆主流0.57m/s

◆板面为多孔材料

应用

◆风洞实验(空气动力,噪声)

◆装置内的流动(噪音,冷却)

◆水流(循环水池,拖曳水池,造波装置)

◆室内环境流动(通风效率,供暖/制冷效率)

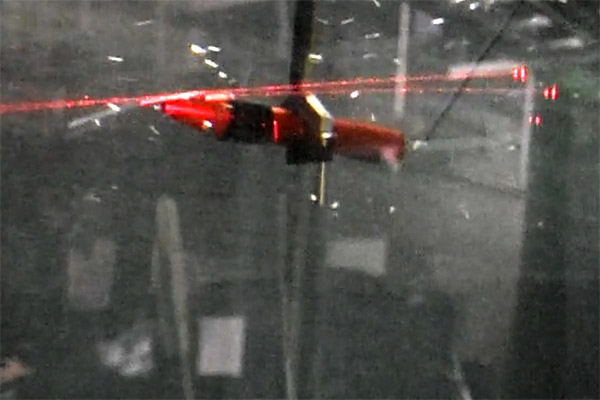

◆与PIV同时测量,达到多点测量效果

规格

◆信号处理规格

◆LCA操作参数

系统一览

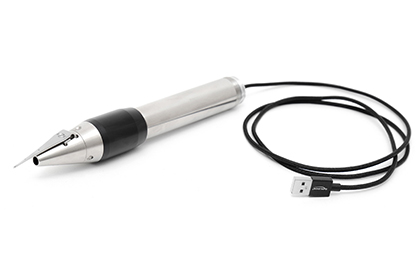

◆2D-LCA系统

测量前无需校准的流速测量系统

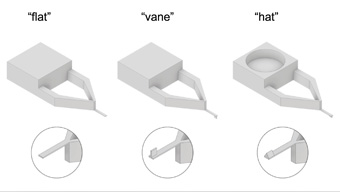

◆悬臂类型

根据测量对象,提供最合适的悬臂类型

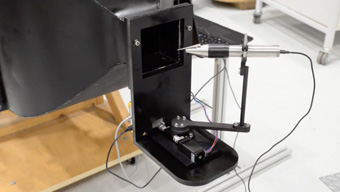

◆校准系统

根据流速范围进行校准。

※单独模块,有/无不影响系统正常使用
