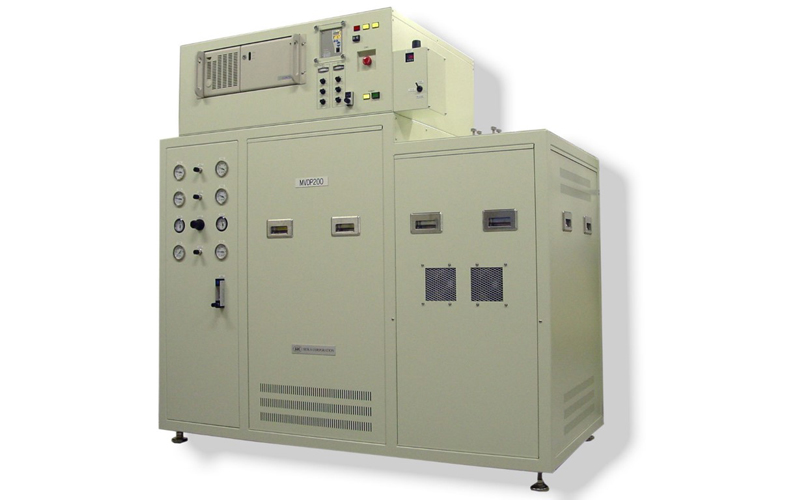

气体扩散,水蒸气扩散,渗透性能测量装置

MVDP能够评估在近似FC发电时的高温高湿环境下,气体水蒸气的扩散性能。在跨膜压力0Pa环境下,可以看到高浓度水蒸气对扩散性能的影响。也可以进行洪水模拟和评估。

测量内容

◆加湿下的He-O2 (氧扩散量和扩散系数)

◆加湿下的N2-H2 (氢扩散量和扩散系数)

◆O2- H2O (水蒸气扩散量和扩散系数)

◆H2- H20 (水蒸气扩散量和扩散系数)

◆N2- H2O (水蒸气扩散量和扩散系数)

MVDP的特点

◆超高精度控制水,湿度和压力

◆水、湿度及压力的超高精度控制湿度95%@80°C的高加湿稳定性

◆高精度连续监测浓度变化

◆面内方向和面压方向的渗透率测量

◆冷凝渗透率测量(可选)

应用

◆在FC电极上的水蒸气扩散/渗透性能的等压/差压测量

◆在向FC电极供给水蒸气的状态下测定氧的扩散系数.

◆透湿膜(衣服,尿布等)的水蒸气扩散系数的测量

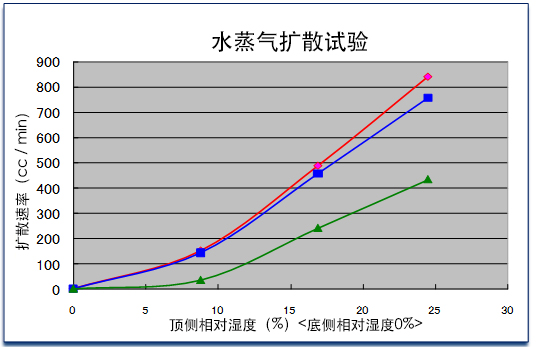

水蒸气扩散测量结果

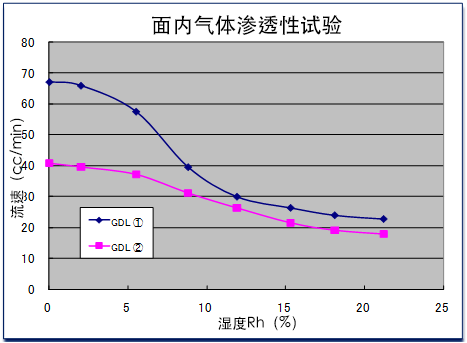

GDL内In-Plane方向的气体扩散测量结果

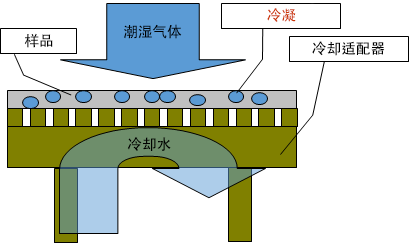

冷凝测试图像
